BZ11シリーズ
製品概要
- 直流120Aの大電流が通電可能で，信号電流によって迅速に通電を遮断出来ます。
- 信号電流は4.3A以下の電流で、室温にて遮断時間が60秒以下と迅速な遮断が可能です。
- ヒューズ部に抵抗部が電気的に接続されており，遮断と同時に抵抗部への通電も遮断します。
- M6ネジで接続可能な端子付きです。
- リチウムイオン2次電池の過充電保護に適しています。
- RoHS2に対応した製品です。

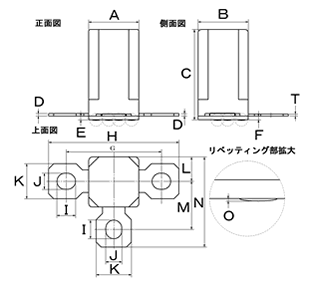

| BZ11 寸法 (mm) | |||||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H |
| 20.0+0.5/-1.0 | 20.0+0.5/-1.0 | 36.0+1.0/-0.5 | 1.0±0.1 | 1.5±0.5 | 1.5±0.5 | 38.0±0.5 | 52.0±0.5 |
| I | J | K | L | M | N | O | T |
| 7.4±0.2 | 6.4±0.2 | 14.0±0.2 | 9.7±0.5 | 19.2±1.0 | 36.0±1.0 | Max.0.5 | 0.8±0.1 |
仕様
ヒューズ部定格
| タイプNo. | ヒューズ部 | 使用温度範囲 (℃) |
|
|---|---|---|---|
| 定格電流 (A) |
定格電圧※1 (V DC) |
||
| BZ11-440 | 120 | 200 | −30〜120 |
| BZ11-500 | |||
| BZ11-800 | |||
ヒュージングレジスタ部定格
| タイプNo. | ヒュージングレジスタ部 | ||
|---|---|---|---|
| 抵抗値 (Ω) |
抵抗値許容差 (%) |
動作電力範囲 (Ｗ) |
|
| BZ11-440 | 44 | ±5 | 60〜80 |
| BZ11-500 | 50 | ||
| BZ11-800 | 80 | ||
ヒュージングレジスタ部 (UL規格該当項目)
| タイプNo. | ヒュージングレジスタ部 | |
|---|---|---|
| 定格電圧 (V DC) |
定格電力 (W) |
|
| BZ11-440 | 120 | 2 |
| BZ11-500 | ||
| BZ11-800 | ||
安全規格情報
| モデルNo. | 規格取得 | |||||
|---|---|---|---|---|---|---|
| PSE | UL | C-UL | VDE | CCC | KC | |
| BZ11 | - | E106175 | - | - | - | - |
※1 遮断可能な最大電圧値です。(抵抗部に印加される電圧ではありませんのでご注意下さい）電圧が80Vを超える場合は、軽減曲線に従って、負荷を軽減して下さい。
※使用温度が80℃を超える場合は軽減曲線に従って負荷を軽減して下さい。
※要求により，4.7Ω～160Ω(±5%)の間で，新タイプとして設定可能です。UL規格(UL1412)には定格電流の規定がなく、表中の定格電流は弊社独自の設定値です。
- 取得している安全規格の詳細については、お気軽にお問い合わせ下さい。
