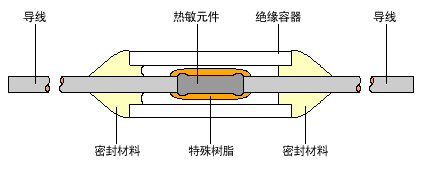

图1显示了温度保险丝的典型构造。

其构造是熔接的可熔性合金, 导綫，涂层，以保持它的性能一段相当长的时间，把它们插入到陶瓷的情况下，和密封的两侧由环氧树脂，以便与基於树脂的特殊化合物的可熔性合金保持其气密性。

有关工作原理, 伴随着周边(环境)温度上升, 特殊树脂开始液化. 周边温度继续升高达到热敏元件的熔点时元件开始熔化, 因特殊树脂的促进作用而使熔化的合金表面.的张力产生作用, 利用这种.表面.的张力, 使熔化的热敏元件起球并向两边分开. 最终泗电路断开.可熔性合金温度保险丝是能够根据组合物的可熔性合金设置各种动作温度。

但考虑到动作温度，长期的可靠性和准确性，可熔性合金是比较有限的。有几个系列的产品，其公称动作温度范围从65℃到150℃的各种温度。请参阅图表1例子。

温度保险丝构造图

图表1　合金型温度保险丝

合金型温度保险丝

• 因其构造简单, 容易选择何处组装.
• 长期高稳定性及少恶化的特性，因为热敏元件是合金
• 高绝缘特性和没有必要绝缘处理，因为它使用陶瓷或塑料的容器。
• 小型化使产品拥有卓越的热敏性能
• 良好的成本表现.

例：轴向导綫型系列

例：径向导綫型系列
